Kao dobavljač leptirastih ventila s trostrukim pomakom, često se susrećem s upitima o zahtjevima za položaj ugradnje ovih ventila. U ovom postu na blogu zadubit ću se u važne aspekte orijentacije ugradnje leptir ventila s trostrukim pomakom, istražujući zašto je to važno i dajući smjernice o tome kako osigurati ispravnu ugradnju.
Razumijevanje leptirastog ventila s trostrukim pomakom
Prije rasprave o orijentaciji instalacije, bitno je razumjeti osnovnu strukturu i princip rada leptir ventila s trostrukim pomakom. Ovaj tip ventila ima tri pomaka: jedan pomak od središta diska, jedan pomak od središta provrta cijevi i treći pomak u konusnoj brtvenoj površini. Ovi pomaci omogućuju operaciju otvaranja i zatvaranja praktički bez trenja, što ga čini prikladnim za primjene pod visokim tlakom, visokom temperaturom i pruža izvrsnu izvedbu brtvljenja.
Dizajn s ušicom omogućuje ugradnju ventila između dvije prirubnice i učvršćivanje vijcima. Ovaj dizajn je posebno koristan u sustavima gdje ventil treba ukloniti ili zamijeniti bez ometanja cijelog cjevovoda.
Važnost orijentacije instalacije
Orijentacija ugradnje leptir ventila s trostrukim pomakom ključna je iz nekoliko razloga. Prvo, izravno utječe na brtvljenje ventila. Ako je ventil neispravno postavljen, brtvene površine se možda neće ispravno poravnati, što će dovesti do curenja. Ovo je posebno kritično u primjenama gdje je tekućina koja se kontrolira opasna, skupa ili gdje je potrebno čvrsto zatvaranje.
Drugo, pravilna orijentacija ugradnje osigurava nesmetan rad ventila. Pokretač ventila dizajniran je za najučinkovitiji rad kada je ventil postavljen u preporučenom položaju. Nepravilna ugradnja može uzrokovati prekomjerno trošenje komponenti ventila, smanjujući životni vijek ventila i povećavajući troškove održavanja.
Preporučena usmjerenja instalacije
Horizontalna instalacija
U mnogim slučajevima preferira se vodoravna ugradnja leptirastog ventila s trostrukim pomakom. Kada se postavlja vodoravno, disk ventila se može otvarati i zatvarati bez utjecaja sile gravitacije s jedne strane. To pomaže osigurati ravnomjerno trošenje brtvenih površina i dosljednu izvedbu tijekom vremena.
Međutim, kada ventil postavljate vodoravno, važno je osigurati da je vreteno ventila u okomitom položaju. To omogućuje pravilno podmazivanje vretena i smanjuje rizik od nakupljanja krhotina u području vretena, što bi moglo ometati rad ventila.
Vertikalna instalacija
Vertikalna ugradnja je također moguća i može biti potrebna u nekim rasporedima cjevovoda. Kod okomite ugradnje ventila treba uzeti u obzir smjer protoka. Općenito se preporučuje da protok bude od dna prema vrhu ventila. Ova orijentacija pomaže spriječiti nakupljanje krhotina na dnu ventila, što bi moglo uzrokovati začepljenja ili oštećenja brtvenih površina.
Osim toga, za okomite instalacije, pogon bi trebao biti instaliran na vrhu ventila. To osigurava da aktuator može glatko upravljati ventilom i da bilo kakvo potencijalno curenje iz stabla ventila ne utječe na aktuator.
Razmatranja za različite primjene
Primjene pod visokim pritiskom
U primjenama pod visokim pritiskom, orijentacija instalacije postaje još kritičnija. Ventil mora biti instaliran na način koji može izdržati visoki tlak bez ugrožavanja njegove izvedbe brtvljenja. Za visokotlačne vodoravne instalacije može biti potrebna dodatna podrška kako bi se spriječilo deformiranje ventila pod pritiskom.
Primjene na visokim temperaturama
U primjenama s visokim temperaturama, toplinsko širenje može utjecati na rad ventila. Prilikom postavljanja ventila u okruženju visoke temperature, važno je ostaviti dovoljno prostora za toplinsko širenje. U okomitim instalacijama, ekspanziju treba razmotriti u okomitom smjeru kako bi se izbjeglo opterećenje komponenti ventila.
Usporedba s drugim vrstama leptirastih ventila
Zanimljivo je usporediti zahtjeve za orijentaciju ugradnje leptir ventila s trostrukim pomakom s ušicom s drugim vrstama leptir ventila, kao što jeLeptir ventil s trostrukim pomakom na kraju prirubnice,Metalni brtveni leptir ventil na kraju prirubnice, iLeptir ventil s dvostrukim pomakom.

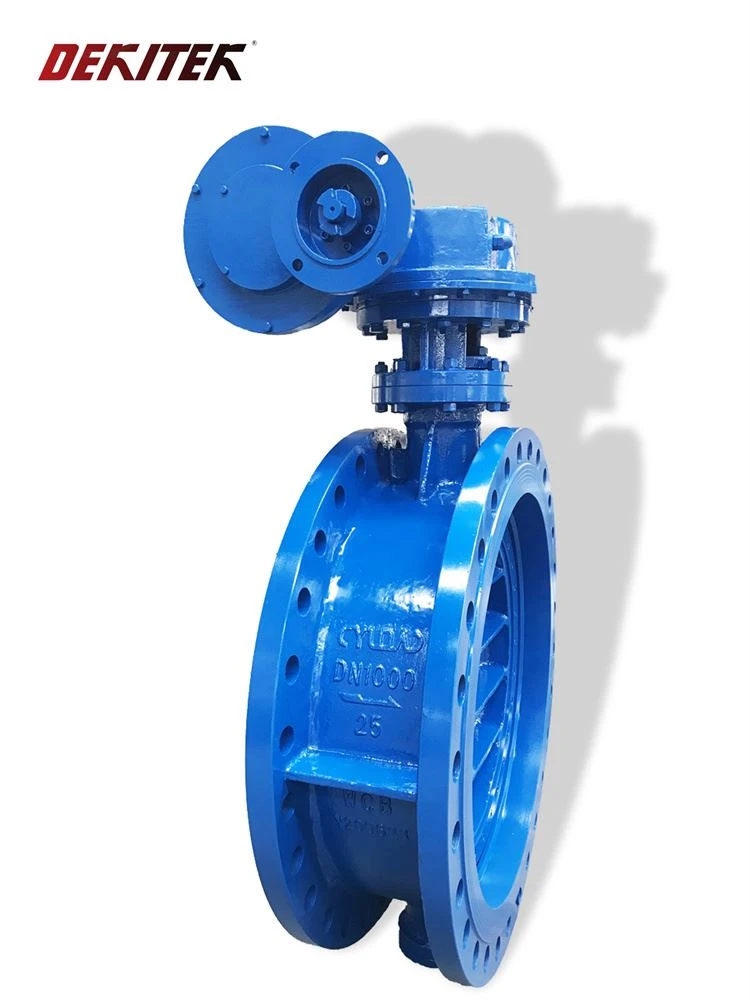

Leptir ventil s trostrukim pomaknutim završetkom prirubnice ima slične principe ugradnje kao tip s ušicom, ali spoj prirubnice zahtijeva više pažnje na poravnanje prirubnica. S druge strane, metalni leptir ventil s brtvljenjem na kraju prirubnice može imati različite zahtjeve za brtvljenjem i njegovu orijentaciju ugradnje treba prilagoditi u skladu s tim kako bi se osiguralo pravilno brtvljenje metal na metal. Leptir ventil s dvostrukim pomakom općenito je kompaktniji i može imati drugačija ograničenja pri ugradnji zbog dizajna s pločicama.
Koraci instalacije i mjere opreza
Prilikom ugradnje leptir ventila s trostrukim pomakom, potrebno je slijediti sljedeće korake:
- Pregledajte ventil: Prije ugradnje, pažljivo pregledajte ventil zbog oštećenja tijekom transporta. Provjerite ima li na brtvenim površinama, vretenu i pokretaču znakova istrošenosti ili oštećenja.
- Pripremite cjevovod: Očistite prirubnice cjevovoda kako biste uklonili ostatke, hrđu ili boju. Provjerite jesu li prirubnice ravne i imaju li odgovarajuće rupe za vijke.
- Postavite ventil: Postavite ventil između prirubnica cjevovoda u skladu s preporučenom orijentacijom ugradnje. Poravnajte rupe za vijke na ušicama ventila s rupama na prirubnicama.
- Postavite vijke: Umetnite vijke kroz rupe i ravnomjerno ih zategnite u križnom uzorku. Nemojte previše - zategnuti vijke, jer to može oštetiti ventil ili prirubnice.
- Spojite aktuator: Ako je ventil opremljen aktuatorom, spojite ga na vreteno ventila prema uputama proizvođača. Provjerite je li pokretač ispravno poravnat i pričvršćen.
Kontakt za kupnju i savjetovanje
Ako ste na tržištu za visokokvalitetnim leptir ventilom s trostrukim pomakom ili imate bilo kakvih pitanja o instalaciji ventila, radu ili održavanju, slobodno nas kontaktirajte. Naš tim stručnjaka spreman je pružiti vam detaljne informacije i pomoći vam u pronalaženju pravog ventilskog rješenja za vašu specifičnu primjenu.
