Što je leptir ventil

Leptir ventili se koriste tamo gdje je prostor ograničen. Za razliku od zasuna, leptir ventili se mogu koristiti za prigušivanje ili regulaciju protoka, kao iu potpuno otvorenom i potpuno zatvorenom položaju. Gubitak tlaka kroz leptir ventil je mali u usporedbi sa zasunom. Ako želite znati specifikacije i cijene leptir ventila, kontaktirajte nas!

Vrsta leptir ventila

Centrični ili koncentrični leptir ventili
Koncentrični leptir ventili prikladni su za primjene niskog tlaka. Koncentrični leptir ventil najosnovniji je tip. Vreteno prolazi kroz središnju liniju diska, koji se nalazi u središtu provrta cijevi. Sjedište ventila nalazi se na unutarnjoj periferiji tijela ventila. Disk dodiruje sjedalo pod kutom od oko 85 stupnjeva tijekom rotacije od 90 stupnjeva. Ovaj dizajn je poznat kao elastično sjedište jer se oslanja na gumeno sjedište koje učinkovito zatvara protok kada je zatvoreno.

Ekscentrični leptir ventili
Ekscentrični leptir ventili imaju vreteno koje prolazi iza središnje crte diska, na suprotnoj strani diska od smjera protoka. Ovi ventili mogu biti jednostruki, dvostruki ili trostruki.
●Single-Offset: Držak se nalazi točno iza središnje crte.
●Dvostruki pomak: Također se nazivaju i dvostruko ekscentrični, ovi ventili imaju vreteno iza diska s dodatnim pomakom na jednu stranu, što omogućuje da disk trlja po sjedištu za samo 1-3 stupanj rotacije tijekom zatvaranja.
●Trostruki pomak leptirasti ventil (TOV ili TOBV): Slični su dvostrukim pomakom ventila, ali treći pomak čini ove ventile učinkovitijima i otpornijima na habanje.

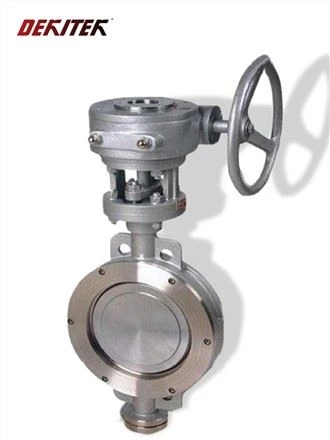

Leptir ventili u obliku oblati
Leptir ventil u obliku vafera predstavlja najekonomičniji dizajn. Umetnut je između dvije prirubnice cijevi kako bi se omogućio protok i brtvljenje protiv dvosmjernih diferencijalnih tlakova i povratnog toka u sustavima s univerzalnim protokom. Lagan je, nudi niže početne troškove i troškove instalacije.
Ovi ventili mogu, ali ne moraju imati rupe za prirubnice izvan tijela. Prirubnice cijevi spojene su na cjevovod pomoću dugih vijaka koji prolaze kroz cijelo tijelo ventila. Brtve, o-prstenovi i ravne površine ventila postižu brtvljenje između ventila i prirubnica cijevi.

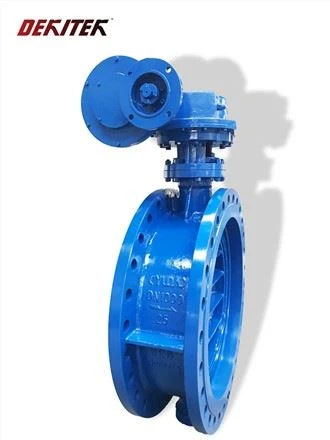

Leptir ventili s prirubnicom
Leptir ventili s prirubnicom koriste disk ili lopaticu centralno postavljenu na osovinu, vreteno ili prirubnicu, koja djeluje kao os rotirajućeg diska. Ovi ventili imaju dvije prirubnice na oba kraja, što im daje veći položaj licem u lice od ventila s ušima ili vafer ventila. Položaj i smjer diska u odnosu na prirubnice određuju smjer protoka.
Leptir ventili s prirubnicom mogu biti rotacijski, pneumatski ili hidraulički s primjenama u distribuciji vode, kemijskim uslugama i ventilaciji, između ostalog.

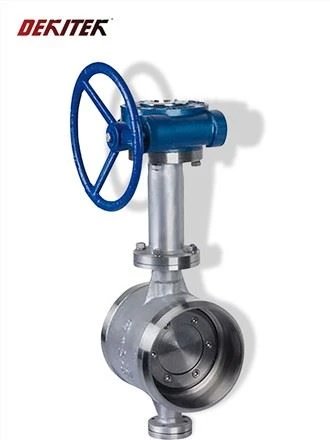

Čeono zavareni leptir ventili
Čeono zavareni leptir ventili imaju dvostruki ili trostruki pomak koji su otporni na ekstremne temperature, tlak i koroziju. To ih čini prikladnima za korištenje u sustavima grijanja, prirodnog plina, energetike, kemijskih, rafinerijskih i kemijskih usluga.

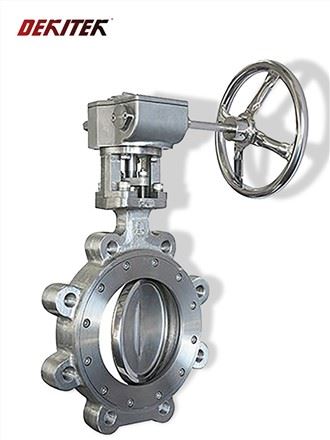

Leptir ventili u obliku ušica
Ove vrste ventila imaju navojne umetke (ušice) izvan ventila. Imaju izbočene noge s rupama za vijke koje odgovaraju onima u cijevi i prirubnicama, a ventil se ugrađuje između dvije prirubnice pomoću niza vijaka za svaku prirubnicu. Instalacija omogućuje mrtvu stazu ili eliminaciju cjevovoda nizvodno bez utjecaja na drugu stranu. Usporedba između leptirastih ventila s ušicom i pločicama nalazi se u donjoj tablici.

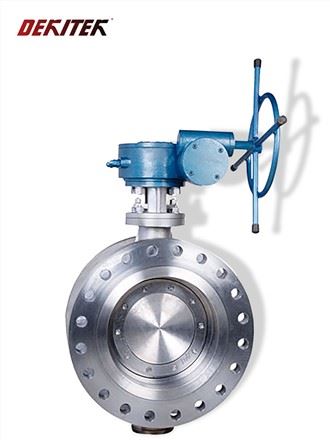

Double Offset Flange End Type Butterfly Valve

Prednost leptir ventila

Lagana i kompaktna konstrukcija
Tanka metalna traka djeluje kao mehanizam za kontrolu protoka za leptir ventile. Disk se povezuje s aktuatorom kroz laganu osovinu. Proizvođači optimiziraju dizajn diska kako bi osigurali da ima dovoljnu čvrstoću za regulaciju protoka tekućine. Kao rezultat toga, smanjuje se prostor potreban za smještaj diska. Tijela leptir ventila su kompaktna i zauzimaju manji prostor od ostalih tipova ventila. Ventili se mogu ugraditi u cjevovode koji se nalaze u ograničenim prostorima. Trošak proizvodnje ventila ovisi o količini potrebnog materijala. Leptir ventili su jeftini jer ne troše puno materijala. Njihova kompaktna konstrukcija znači da ventili ne postaju sve glomazniji kako se promjeri sustava za distribuciju i obradu vode povećavaju.

Niski pad tlaka i faktor oporavka visokog tlaka
Sustavi distribucije vode zahtijevaju kontinuirano pumpanje kako bi se premostili zahtjevi potrošača. Kada u sustavu postoji pad tlaka, potreba za energijom za pumpe raste. Ventili izazivaju pad tlaka na dijelovima cijevi i mogu opteretiti pumpe. Disk leptiraste zaklopke uvijek je prisutan u protoku. Međutim, njegova lagana konstrukcija osigurava da je pad tlaka na ventilu minimalan. Disk ima visokotlačni faktor oporavka i brzo reagira na promjene tlaka u cijevima.
Sposobnost leptirastih ventila da održavaju niske padove tlaka osigurava nisku potrošnju energije za pumpanje vode kroz složene komunalne vodovodne sustave. Na taj su način troškovi rada cjevovoda niski.

Jednostavnost rada i pokretanja
Korištenje tanke metalne trake kao mehanizma za regulaciju protoka pojednostavljuje rad i aktiviranje leptir ventila. Disk zahtijeva male količine sile za borbu protiv otpora trenja servisne tekućine. Zakretni moment potreban za pokretanje četvrtine okretaja ventila jednako je nizak.

Niski zahtjevi za održavanjem
Leptir ventili imaju nekoliko unutarnjih komponenti, a jednostavne konstrukcije osiguravaju da malo dijelova smeta, što rezultira manjim brojem kvarova. Ventili nemaju džepove koji zadržavaju krhotine i prljavštinu u vodi i otpadnoj vodi.
Uz manje kvarova i intervencija održavanja, ventili mogu raditi kroz nekoliko ciklusa, što je poželjna kvaliteta za distribuciju vode velikih razmjera i prikupljanje otpadnih voda.

Brzo i učinkovito brtvljenje
Leptir ventili brzo reagiraju na upravljačke signale. Učinkovito brtve protiv servisnog medija. Primjene komunalne distribucije vode zahtijevaju najviše razine preciznosti kako bi se zajamčila čistoća i pitkost vode. U sustavima za prikupljanje i pročišćavanje otpadnih voda, ventili sprječavaju curenje koje može utjecati na kvalitetu procesa.

Komponente leptir ventila

Tijelo leptir ventila
Leptir ventili općenito imaju tijela koja se postavljaju između dvije prirubnice cijevi. Najčešći dizajni tijela su lug i wafer. Tijelo ušice ima izbočene ušice koje pružaju rupe za vijke koje odgovaraju onima na prirubnici cijevi. Tijelo napolitanke nema izbočene ušice. Pločasti ventil je u sendviču između prirubnica cijevi, a vijci prirubnice okružuju tijelo.
Svaki tip tijela ima prednosti, od kojih su neke navedene:
●Vafer stil je jeftiniji od lug stila.
●Vafer dizajni ne prenose težinu cjevovodnog sustava izravno kroz tijelo ventila.
●Tijelo ušice omogućuje mrtvi kraj ili uklanjanje cjevovoda nizvodno.

Disk leptir ventila
Član za zatvaranje protoka leptir ventila je disk. Mnoge varijacije dizajna diska razvile su se u odnosu na orijentaciju diska i stabljike u pokušaju poboljšanja protoka, brtvljenja i/ili radnog momenta.
Disk je ekvivalent utikaču u čepnom ventilu, zasunu u zasunu ili kugli u kuglastom ventilu. Okretanje diska za jednu četvrtinu kruga ili 90 stupnjeva otvara i zatvara leptir ventil.

Stablo leptir ventila
Stablo leptiraste zaklopke može biti jednodijelna osovina ili dvodijelna (razdvojena osovina).
Stablo u većini elastičnih dizajna sa sjedištem zaštićeno je od medija, čime se omogućuje učinkovit odabir materijala s obzirom na cijenu i mehanička svojstva.
U dizajnu visokih performansi, stabljike su u kontaktu s medijem i, stoga, moraju biti kompatibilne, kao i osigurati potrebnu čvrstoću za postavljanje i skidanje diska sa sjedišta.

Sjedalo leptir ventila
Sjedište leptir ventila s elastičnim sjedištem koristi interferenciju između ruba diska i sjedišta kako bi se osiguralo zatvaranje. Materijal sjedala može biti izrađen od mnogo različitih elastomera ili polimera. Sjedalo može biti pričvršćeno za tijelo ili se može pritisnuti ili zaključati.
U leptirastim ventilima visokih performansi, zatvaranje se može osigurati dizajnom sjedišta sa smetnjama ili dizajnom sjedišta napajanog vodom, gdje se tlak u cjevovodu koristi za povećanje interferencije između sjedišta i ruba diska. Najčešći materijal za sjedalo je politetrafluoretilen (PTFE) ili ojačani PTFE (RTFE) zbog šireg raspona kompatibilnosti i temperaturnog raspona.
Metalna sjedišta također se nude u leptir ventilima visokih performansi. Ova metalna sjedišta omogućuju korištenje leptir ventila čak i na višim temperaturama do 1,000 stupnjeva F. U ponudi su dizajni sigurni od požara koji omogućavaju zatvaranje polimernog ventila sjedišta prije požara, a potpora metalnom brtvom omogućuje isključivanje tijekom i nakon požara.

Kako održavati leptir ventil

Leptir ventil u upotrebi:
●Navoj vretena često se trlja o maticu vretena, a za podmazivanje treba nanijeti malo maslaca ili grafitnog praha.
●Za ventile koji se ne otvaraju i zatvaraju često, redovito okrećite ručni kotač i dodajte mazivo u navoj stabla ventila kako biste spriječili njegovo zagrizanje.
●Za vanjske ventile, treba dodati zaštitni poklopac na stablo ventila kako bi se spriječila kiša, snijeg, prašina i hrđa.
●Ako je ventil mehanički prijenos, dodajte ulje za podmazivanje u mjenjač na vrijeme i održavajte ventil čistim.
● Nemojte se oslanjati na ventil da podupre druge teške predmete i nemojte stajati na ventilu.
●Stablo ventila, posebno dio s navojem, treba često čistiti i treba dodati novo mazivo kako bi se spriječilo tvrdo krhotine u prašini, habanje navoja i površine stabla ventila i utjecalo na životni vijek.

Leptir ventili koji se dugo nisu koristili:
● Ventile koji se ne koriste treba pravilno čuvati i ne smiju se nasumično gomilati. Mali ventili se postavljaju na police, a veliki ventili se mogu uredno posložiti na podu skladišta. Ne dopustite da spojna površina prirubnice dodiruje tlo. Zaštitite ventil od oštećenja.
●Kod ventila koji se neće koristiti u kratkom vremenskom razdoblju, azbestnu brtvu treba ukloniti kako bi se izbjegla elektrokemijska korozija i oštećenje stabla ventila.
●Provjerite ventil koji je upravo ušao u skladište. Ako je kišnica ili prljavština ušla tijekom transporta, mora se obrisati i zatim uskladištiti.
●Ulaz i izlaz ventila trebaju biti zapečaćeni voštanim papirom ili plastičnim pločama kako bi se spriječio ulazak prljavštine.
●Površinu za obradu ventila koja može hrđati u atmosferi treba premazati uljem protiv hrđe kako bi se zaštitila.
● Ventil postavljen na otvorenom mora biti prekriven predmetima otpornim na kišu i prašinu kao što su linoleum ili cerada. Skladište u kojem se ventil skladišti treba održavati čistim i suhim.

Koji su glavni čimbenici koji utječu na brtvljenje leptirastih ventila?

Brtvena struktura
Pod promjenom temperature ili sile brtvljenja, struktura brtvenog para će se promijeniti. Štoviše, ova promjena će utjecati i promijeniti silu između brtvenih parova, čime se smanjuje učinak brtvljenja ventila. Stoga pri odabiru brtve svakako odaberite brtvu s elastičnom deformacijom. Istodobno obratite pozornost i na debljinu brtvene površine. Razlog je u tome što se kontaktna površina brtvenog para ne može u potpunosti uskladiti. Kada se širina dodirne površine brtvene površine povećava, povećava se sila potrebna za brtvljenje.

Specifični tlak brtvene površine
Specifični tlak brtvene površine utječe na brtvljenje leptir ventila i životni vijek ventila. Stoga je specifični tlak brtvene površine također vrlo važan faktor. Pod istim uvjetima, previsok specifični tlak uzrokovat će oštećenje ventila, ali premali specifični tlak uzrokovat će propuštanje ventila. Stoga pri projektiranju moramo u potpunosti razmotriti prikladnost specifičnog tlaka.

Fizička svojstva medija
Fizička svojstva medija također utječu na brtvljenje leptir ventila. Ova fizička svojstva uključuju temperaturu, viskoznost i hidrofilnost površine, među ostalima. Promjena temperature ne utječe samo na labavost brtvenog para i promjenu veličine dijelova, već je također u neodvojivoj vezi s viskoznošću plina. Viskoznost plina raste ili opada s povećanjem ili smanjenjem temperature. Stoga, kako bismo smanjili utjecaj temperature na brtvljenje ventila, pri projektiranju brtvenog para trebali bismo ga dizajnirati kao ventil s toplinskom kompenzacijom kao što je elastično sjedište ventila. Viskoznost je povezana s propusnošću tekućine. Kada je pod istim uvjetima, što je veća viskoznost, manja je sposobnost prodiranja tekućine. Hidrofilnost površine znači da kada postoji film na metalnoj površini, film treba ukloniti. Zbog ovog vrlo tankog uljnog filma, uništit će hidrofilnost površine, što će rezultirati začepljenjem kanala tekućine.

Kvaliteta brtvenog para

Kvaliteta brtvenog para uglavnom znači da moramo provjeriti izbor, podudaranje i točnost proizvodnje materijala. Na primjer, disk ventila dobro pristaje uz površinu za brtvljenje sjedišta ventila, što može poboljšati učinak brtvljenja.

Naša tvornica

productcate-1-1

Certifikati

Često postavljana pitanja

P: Koja je razlika između leptir ventila i BF ventila?

O: U usporedbi s ventilima tipa wafer i tipa bf s ušicom, leptir ventil s prirubnicom može podnijeti veći pritisak i naširoko se koristi u oštrim i teškim okruženjima. Najčešći materijali za tijelo bf ventila su ugljični čelik i nodularno željezo jer su ove dvije vrste dostupnije i pristupačnije.

P: Je li leptir ventil zaporni ventil?

O: Također se koristi kao opći zaporni ventil iznad 1,5" -148". Leptir ventili osiguravaju čvršću brtvu od zapornih ili kuglastih ventila i izuzetno su korisni u zaustavljanju protoka tekućine. Njegov jednostavan dizajn, mala težina i manje prostora također ga čine idealnim izborom u usporedbi s drugim ventilima.

P: Kada ne koristiti leptir ventil?

O: Leptir ventili nisu dizajnirani za rukovanje suhim rasutim tvarima. Dizajnirani su za primjenu u plinovima i tekućinama. Abrazivnost suhih rasutih tvari smanjuje se na leptirastim ventilima do točke gdje više ne brtve ispravno i potrebno ih je zamijeniti.

P: Mogu li se leptir ventili koristiti za zrak?

O: Leptir ventil se obično koristi s većim cijevima za komprimirani zrak i tamo gdje su dostupni prirubnički spojevi.

P: Zašto koristiti leptir ventil u odnosu na kuglasti ventil?

O: Kapacitet protoka: Leptir ventili mogu pružiti veći kapacitet protoka budući da su dostupni na većem promjeru cijevi od kuglastih ventila. Brtvljenje: kuglasti ventili osiguravaju nepropusno brtvljenje u procesnim aplikacijama koje zahtijevaju nula curenja pri zatvaranju.

P: Što je leptir ventil koji se koristi za plin?

O: BF31 leptir ventili za plin su uređaji za presretanje plinovoda srednjeg/niskog tlaka. Mogu se koristiti i za presretanje tekućina kada je potrebno hermetičko brtvljenje, mali gubici tlaka i kompaktna konstrukcija u smjeru protoka.

P: Koji je bolji leptir ventil ili zasun?

O: Regulacija protoka: leptir ventil može modulirati ili prigušiti protok, dok zasun može biti samo uključen/isključen. Otpor protoku: Zasun nudi manji otpor protoku i stoga manji pad tlaka od leptir ventila. Tlak: Zasuni mogu podnijeti veće tlakove od leptir ventila.

P: Kako da prepoznam leptir ventil?

O: Leptir ventili su dobili ime po obliku tijela i elemenata za zatvaranje. Imaju jednostavan dizajn koji se sastoji od manje dijelova, što olakšava popravak i održavanje. Tijelo ventila - Leptir ventili imaju tijela koja se postavljaju između dvije prirubnice cijevi. Postoje dvije vrste tijela ventila, tip s ušicom i tip s pločicom.

P: Što je alternativa leptir ventilu?

O: Zaporni ventili također se brzo aktiviraju, zahtijevaju samo 90- zabacivanje stupnjeva i pružaju istu jednostavnu vizualnu provjeru statusa kao leptir ventili zahvaljujući svojim ručkama ventila.

P: Sprječava li leptir ventil povratni tok?

O: Leptir ventili su vitalni za nekoliko industrijskih primjena, uključujući petrokemijsku obradu. Ovi ventili mogu pokrenuti ili zaustaviti protok, regulirati i izolirati tekućine u cjevovodima i spriječiti povratni tok. Protok tekućine pored leptir ventila kontrolira se manipulacijom položaja diska.

P: Jesu li leptir ventili dobri za visoki tlak?

O: To ih čini savršenima za situacije koje uključuju umjerene temperature i visoki tlak. Brtve ovih ventila vrlo su učinkovite, tako da su također odličan izbor za distribuciju vode u velikim količinama. Leptir ventili mogu čak pomoći u sprječavanju učinaka fenomena koji se naziva vodeni udar.

P: Jesu li leptir ventili dobri za kontrolu protoka?

O: Leptir ventili se smatraju laganom i jeftinijom alternativom mnogim drugim vrstama ventila, uključujući kuglaste ventile. Primarna upotreba leptir ventila je kao ventil za zatvaranje, ali oni su također dobri za upotrebu kao ventil za kontrolu protoka tekućine u pročišćavanju otpadnih voda, poljoprivredi i vodi.

P: Mogu li se leptir ventili koristiti za paru?

O: Za primjenu na paru, leptir ventili su uglavnom zamijenjeni kuglastim ventilima. Leptir ventili se češće koriste u tekućim sustavima ili tamo gdje je prostor ograničen.

P: Je li leptir ventil kuglasti ventil?

O: Osnovna razlika između Globe i leptirastih ventila je protok regulacije, otvaranje i zatvaranje krajeva cijevi, odnosno cijevi malog promjera. Naprotiv, leptir ventili se koriste za otvaranje i zatvaranje, kao i za regulaciju protoka razgranatih cijevi.
