Kada je riječ o industrijskim sustavima za kontrolu tekućina, leptir ventili s dvostrukim pomakom su popularan izbor zbog svoje učinkovitosti, pouzdanosti i isplativosti. Kao dobavljač leptirastih ventila s dvostrukim pomakom, često se susrećem s upitima o razlikama u kapacitetu protoka među ventilima različitih veličina. U ovom postu na blogu zadubit ću se u ovu temu kako bih pružio sveobuhvatno razumijevanje.
Razumijevanje leptirastih ventila s dvostrukim pomakom
Prije nego što razgovaramo o kapacitetu protoka, bitno je razumjeti što su leptir ventili s dvostrukim pomakom. Ovi ventili imaju dva pomaka: jedan je pomak vretena od središta diska, a drugi je pomak vretena od središnje crte cijevi. Ovaj dizajn omogućuje smanjeno trenje tijekom rada, dulji radni vijek i poboljšane performanse brtvljenja. Konstrukcija s ušicom omogućuje jednostavnu ugradnju između prirubnica i pruža potporu ventilu u cjevovodu.
Čimbenici koji utječu na kapacitet protoka
Kapacitet protoka leptir ventila s dvostrukim pomakom prvenstveno je određen s nekoliko čimbenika, uključujući veličinu ventila, dizajn diska i radne uvjete.
Veličina ventila
Veličina ventila možda je najočitiji čimbenik koji utječe na kapacitet protoka. Veći ventili općenito imaju veći kapacitet protoka jer nude veću površinu poprečnog presjeka kroz koji tekućina prolazi. Na primjer, 12-inčni leptir ventil s dvostrukim pomakom obično će omogućiti protok više tekućine od 6-inčnog pod istim tlakom i temperaturnim uvjetima.
Kako bismo to ilustrirali, možemo se pozvati na koncept Cv vrijednosti ventila, što je mjera kapaciteta protoka ventila. Vrijednost Cv definirana je kao broj američkih galona po minuti vode na 60°F koja će teći kroz ventil s padom tlaka od 1 psi. Veća veličina ventila obično odgovara višoj vrijednosti Cv.
Dizajn diska
Dizajn diska ventila također igra ključnu ulogu u određivanju kapaciteta protoka. Dobro dizajniran disk može minimizirati otpor protoka i turbulenciju, čime se povećava kapacitet protoka. Neki moderni leptir ventili s dvostrukim pomakom imaju aerodinamične diskove koji su posebno projektirani za optimizaciju protoka. Na primjer, disk s glatkom površinom i pažljivo oblikovanim oblikom može smanjiti gubitke energije povezane s protokom tekućine, dopuštajući da više tekućine prođe kroz ventil.
Radni uvjeti
Radni uvjeti kao što su tlak, temperatura i viskoznost tekućine mogu značajno utjecati na kapacitet protoka leptir ventila s dvostrukim pomakom. Viši tlakovi mogu povećati brzinu protoka kroz ventil, pod pretpostavkom da je ventil dizajniran da izdrži pritisak. Temperatura također može utjecati na svojstva tekućine, poput njezine viskoznosti. Smanjenje viskoznosti tekućine (koje se često događa s povećanjem temperature) može dovesti do povećanja kapaciteta protoka, jer tekućina može lakše teći kroz ventil.
Usporedba različitih veličina leptirastih ventila s dvostrukim pomakom
Pogledajmo pobliže usporedbu različitih veličina leptir ventila s dvostrukim pomakom u smislu kapaciteta protoka.
Mali ventili (2 - 6 inča)
Male veličine leptir ventili s dvostrukim pomakom obično se koriste u primjenama gdje je prostor ograničen ili gdje je potreban relativno nizak protok. Ovi se ventili često nalaze u kućnim vodovodnim sustavima, malim industrijskim procesima i HVAC sustavima. Iako je njihov kapacitet protoka ograničen u usporedbi s većim ventilima, vrlo su učinkoviti za namjeravanu primjenu.
Na primjer, u malom postrojenju za pročišćavanje vode, 4-inčni leptir ventil s dvostrukim pomakom može se koristiti za kontrolu protoka vode u jedinicu za filtriranje. Relativno mala veličina ventila omogućuje jednostavnu ugradnju u kompaktnom prostoru, a njegov protok je dovoljan da zadovolji zahtjeve procesa filtracije.
Ventili srednje veličine (8 - 16 inča)
Ventili srednje veličine nude ravnotežu između kapaciteta protoka i instalacijskih zahtjeva. Naširoko se koriste u raznim industrijskim primjenama, uključujući kemijsku obradu, proizvodnju električne energije te naftovode i plinovode. Ovi ventili mogu podnijeti umjerene do visoke brzine protoka i sposobni su izdržati relativno visoke tlakove.
U postrojenju za kemijsku preradu, 8-inčni leptir ventil s dvostrukom ušicom može se koristiti za kontrolu protoka kemijske otopine između različitih jedinica za obradu. Kapacitet protoka ventila je dovoljno velik da osigura učinkovit prijenos otopine, dok je njegova veličina još uvijek podesna za ugradnju i održavanje.
Veliki ventili (18 inča i više)
Leptir ventili s dvostrukom pomaknutom ušicom velikih dimenzija obično se koriste u primjenama gdje su potrebne izuzetno velike brzine protoka, kao što su veliki vodoopskrbni sustavi, glavni naftovodi i plinovodi te elektrane. Ovi ventili su dizajnirani za rukovanje velikim količinama tekućine i mogu izdržati visoke tlakove i temperature.
Na primjer, u postrojenju za pročišćavanje vode velikih razmjera koje opskrbljuje vodom grad, leptir ventil s dvostrukim pomakom od 24 inča može se koristiti za kontrolu protoka vode iz rezervoara u postrojenje za pročišćavanje. Velika veličina ventila i veliki kapacitet protoka ključni su za zadovoljenje gradskih potreba za vodom.
Primjene i razmatranja
Prilikom odabira leptir ventila s dvostrukim pomakom na temelju kapaciteta protoka, važno je uzeti u obzir specifične zahtjeve primjene.
U nekim primjenama, kao što je sustav zaštite od požara, veliki kapacitet protoka je ključan kako bi se osiguralo da se odgovarajuća količina vode može isporučiti u pogođeno područje u slučaju požara. U tom slučaju može biti potrebna veća veličina ventila. S druge strane, u sustavu za precizno doziranje kemikalija, manji ventil s preciznijom kontrolom protoka može biti poželjan, iako je njegov kapacitet protoka relativno nizak.
Također je važno uzeti u obzir kompatibilnost ventila s tekućinom kojom se rukuje. Neke tekućine, kao što su korozivne kemikalije ili abrazivne kaše, mogu zahtijevati posebne materijale ili premaze za ventil kako bi se osigurala dugotrajna izvedba i pouzdanost.
Srodni proizvodi

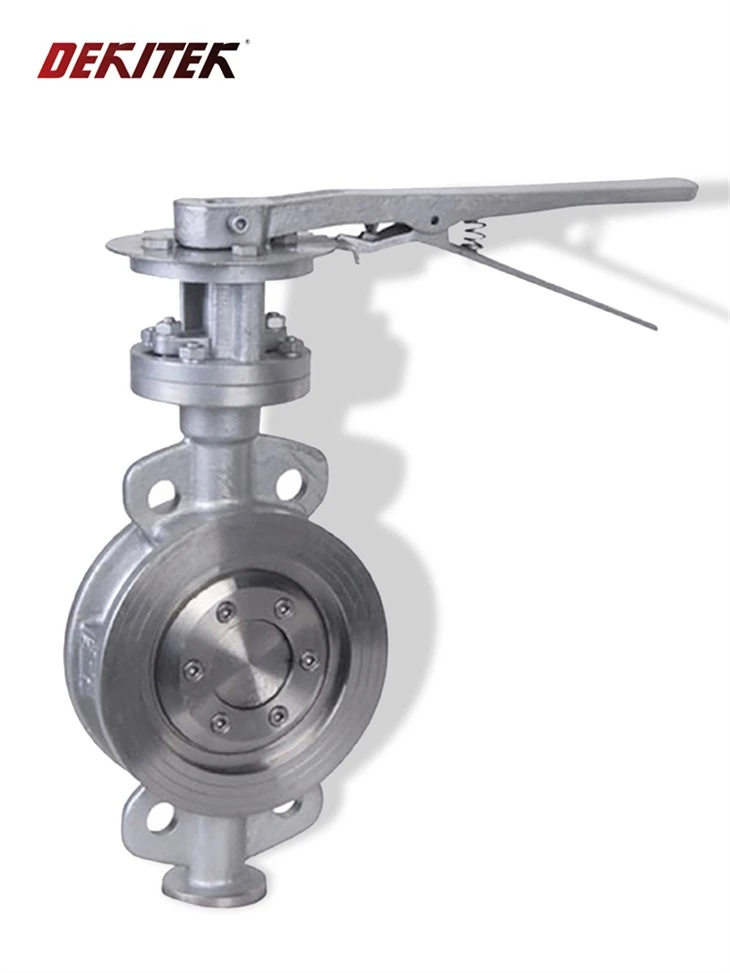

Osim leptir ventila s dvostrukim pomakom, postoje i drugi tipovi leptir ventila koji mogu biti prikladni za različite primjene. Na primjer,Metalni brtveni leptir ventil tipa Waferje popularan izbor za primjene gdje su potrebni kompaktni dizajn i pouzdano brtvljenje. Pločasta konstrukcija omogućuje jednostavnu ugradnju između prirubnica, a metalna brtva pruža izvrsnu izvedbu u okruženjima visokog tlaka i visoke temperature.
Druga opcija jeLeptir ventil s trostrukim pomakom. Ovaj tip ventila nudi još bolju izvedbu brtvljenja i često se koristi u kritičnim primjenama kao što je industrija nafte i plina. Dizajn s trostrukim pomakom smanjuje trenje i trošenje, što rezultira dužim vijekom trajanja i poboljšanom pouzdanošću.
TheMetalni brtveni leptir ventil tipa BWtakođer je vrijedno razmatranja. Dizajniran je za primjene gdje je potreban spoj sučeonim zavarivanjem, osiguravajući trajniju instalaciju bez curenja.
Zaključak i poziv na akciju
U zaključku, kapacitet protoka leptir ventila s dvostrukim pomakom značajno varira ovisno o veličini ventila, dizajnu diska i uvjetima rada. Kao dobavljač, razumijem važnost odabira pravog ventila za vašu specifičnu primjenu. Bez obzira trebate li mali ventil za precizan sustav doziranja ili veliki ventil za primjenu s visokim protokom, mogu vam pružiti najprikladniji leptir ventil s dvostrukim pomakom.
Ako ste zainteresirani saznati više o našim leptir ventilima s dvostrukim pomakom ili trebate pomoć pri odabiru pravog ventila za svoj projekt, slobodno me kontaktirajte. Rado ću razgovarati o vašim zahtjevima i pružiti vam detaljne informacije o proizvodu i tehničku podršku.
Reference
- Miller, RW (1983). Inženjerski priručnik za mjerenje protoka. McGraw - Hill.
- Crane Co. (1988). Protok fluida kroz ventile, armature i cijevi. Tehnički rad br. 410.
