Hej, ljudi! Kao dobavljača nepovratnih ventila, često me pitaju o metodama pregleda nepovratnih ventila. To je ključna tema jer je dobro ispitan povratni ventil pouzdan, a pouzdanost je sve u bilo kojoj industrijskoj operaciji. Dakle, zaronimo odmah i provjerimo ove metode inspekcije.
Vizualni pregled
Vizualni pregled je prva i najjednostavnija metoda. To je kao da jednom brzo pregledate nepovratni ventil. Počinjete gledajući vanjski dio ventila. Postoje li vidljive pukotine, udubljenja ili znakovi korozije? Pukotine mogu biti pravi problem jer s vremenom mogu dovesti do curenja. Udubljenja, s druge strane, mogu utjecati na poravnanje i performanse ventila.
Korozija je također veliko ne - ne. Može izjesti materijal ventila, oslabiti strukturu i potencijalno uzrokovati kvar. Možete provjeriti ima li korozije tražeći promjenu boje, ljuštenje boje ili mrlje od hrđe. Ako vidite nešto od ovoga, to je jasan znak da je ventil možda u problemu.
Zatim želite provjeriti natpisnu pločicu ventila. Natpisna pločica sadrži važne informacije poput veličine ventila, nazivnog tlaka i materijala. Provjerite odgovaraju li ove informacije onome što ste naručili. Ne biste htjeli u svoj sustav ugraditi ventil s pogrešnim tlakom, zar ne? To bi moglo dovesti do ozbiljnih sigurnosnih problema.
Dimenzionalna inspekcija
Dimenzionalna inspekcija služi za provjeru je li ventil odgovarajuće veličine i oblika. Morate izmjeriti ključne dimenzije nepovratnog ventila, kao što su promjer tijela ventila, duljina i debljina stijenke. Ove mjere trebaju odgovarati specifikacijama proizvođača.
Na primjer, ako je promjer tijela ventila isključen, možda neće ispravno pristajati u vaš cjevovod. A ako je debljina stijenke manja od navedene, ventil možda neće moći izdržati tlak u sustavu. Za točna očitanja možete koristiti čeljust, mikrometre ili druge mjerne alate. Ovaj korak je ključan jer osigurava da će ventil funkcionirati kako je predviđeno i glatko se integrirati u vaše postojeće postavke.
Ispitivanje tlaka
Ispitivanje tlakom jedna je od najvažnijih metoda pregleda. Pomaže vam odrediti može li nepovratni ventil izdržati pod pritiskom. Postoje dvije glavne vrste tlačnih ispitivanja: hidrostatsko ispitivanje i pneumatsko ispitivanje.
Hidrostatsko ispitivanje uključuje punjenje ventila vodom (ili drugom odgovarajućom tekućinom) i primjenu pritiska. Ventil se obično drži pod određenim tlakom određeno vrijeme. Zatim provjerite ima li znakova curenja, poput kapanja ili curenja vode iz ventila. Ako postoji curenje, to znači da ventil ne zadovoljava zahtjeve za tlakom i treba ga popraviti ili zamijeniti.
Pneumatsko ispitivanje, s druge strane, koristi zrak ili plin umjesto tekućine. To je malo opasnije od hidrostatskog ispitivanja jer plinovi mogu biti eksplozivniji. Ali ima svojih prednosti, poput mogućnosti otkrivanja vrlo malih curenja. Međutim, zahtijeva stroge sigurnosne mjere.
Prilikom provođenja ispitivanja tlaka morate slijediti industrijske standarde i smjernice. Provjerite jeste li točno zabilježili rezultate testa. Na taj ćete način imati jasan zapis o radu ventila pod pritiskom.
Ispitivanje protoka
Ispitivanje protoka temelji se na tome koliko dobro nepovratni ventil dopušta protok tekućine kroz njega u pravom smjeru i sprječava povratni tok. Možete koristiti mjerač protoka za mjerenje protoka tekućine koja prolazi kroz ventil.
Ispravno funkcionirajući povratni ventil trebao bi imati nesmetan protok kada se tekućina kreće u smjeru prema naprijed. I trebao bi potpuno zaustaviti protok kada se tekućina pokuša kretati u obrnutom smjeru. Ako primijetite bilo kakve nepravilnosti u protoku, poput naglog pada protoka ili djelomičnog povratnog toka, to može ukazivati na problem s ventilom.
Ispitivanje bez razaranja (NDT)
Metode ispitivanja bez razaranja koriste se za provjeru unutarnjeg integriteta nepovratnog ventila bez njegovog oštećenja. Postoji nekoliko NDT metoda, uključujući ultrazvučno ispitivanje, ispitivanje magnetskim česticama i ispitivanje penetrantom boje.
Ultrazvučno testiranje koristi visokofrekventne zvučne valove za otkrivanje unutarnjih nedostataka u materijalu ventila. Može identificirati pukotine, šupljine ili druge nedostatke koji možda nisu vidljivi na površini. Ispitivanje magnetskim česticama koristi se za feromagnetske materijale. Uključuje primjenu magnetskog polja na ventil i zatim posipanje magnetskih čestica po njemu. Ako postoje površinski ili pripovršinski defekti, magnetske čestice će se nakupljati na tim mjestima, čineći defekte vidljivima.
Ispitivanje penetrantom boje koristi se za otkrivanje površinskih nedostataka otvora. Na površinu ventila nanosite boju u boji, pustite je da prodre u sve pukotine ili nedostatke, a zatim uklonite višak. Zatim se nanosi razvijač kako bi nedostaci bili vidljivi. Ove NDT metode izvrsne su za pronalaženje skrivenih problema koji bi mogli dovesti do kvara ventila.
Ispitivanje nepropusnosti sjedala
Ispitivanje propuštanja sjedišta ključno je za osiguravanje nepropusnosti nepovratnog ventila. Sjedišta ventila su područja gdje disk ventila brtvi uz tijelo ventila kako bi se spriječilo povratno strujanje. Možete upotrijebiti tester za propuštanje sjedala kako biste provjerili ima li curenja na sjedalima.
Postoje različiti standardi za prihvatljivo curenje sjedišta i morate biti sigurni da vaš ventil zadovoljava te standarde. Ako postoji prekomjerno curenje sjedišta, to može dovesti do gubitka energije i smanjene učinkovitosti u vašem sustavu. Dakle, važno je testirati i ispraviti sve probleme sa sjedalima.
Analiza materijala
Analiza materijala pomaže vam da potvrdite da je ventil napravljen od pravih materijala. Za analizu kemijskog sastava materijala ventila možete koristiti metode poput spektroskopije. Ovo je važno jer korištenje pogrešnog materijala može dovesti do problema s kompatibilnošću s tekućinom u vašem sustavu.
Na primjer, ako koristite ventil u korozivnom okruženju, a ventil je napravljen od materijala koji nije otporan na koroziju, brzo će se razgraditi. Dakle, analizom materijala možete osigurati da će ventil trajati onoliko dugo koliko bi trebao u danim radnim uvjetima.
Operativno testiranje
Operativno testiranje uključuje stvarnu ugradnju nepovratnog ventila u sustav i rad u normalnim radnim uvjetima. Ovo je test performansi ventila u stvarnom svijetu. Možete promatrati kako ventil reagira na promjene brzine protoka, tlaka i temperature.
Tijekom ovog testa želite biti sigurni da se ventil glatko otvara i zatvara. Ne bi trebalo biti nepotrebne buke ili vibracija. Ako primijetite bilo kakve probleme tijekom operativnog testiranja, morate ih odmah riješiti.

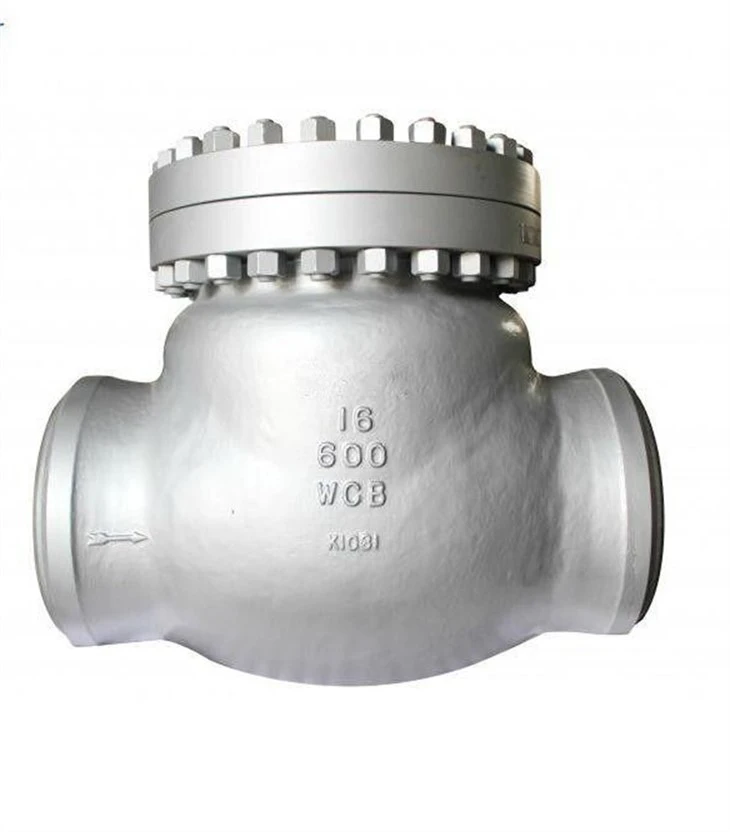

Nudimo širok raspon visokokvalitetnih povratnih ventila, kao što suAPI 6D BW povratni ventiliAPI6D povratni ventil na kraju prirubnice. Ovi ventili podvrgavaju se strogoj kontroli korištenjem metoda o kojima smo upravo govorili kako bi se osigurala vrhunska kvaliteta.
Ako ste na tržištu nepovratnih ventila i želite pouzdanog dobavljača, nemojte se ustručavati posegnuti za razgovorom o kupnji. Ovdje smo da vam pomognemo pronaći savršen nepovratni ventil za vaše potrebe.
Reference
- "Priručnik za ventile" Henrija P. Blocha
- "Industrijski ventili: Vodič za odabir i primjenu" NA Cutler
